在半导体制造、精密光学、新材料科学以及微机电系统（MEMS）等前沿科技领域，对材料表面形貌的精确控制与测量已成为决定产品性能与良率的基石。当我们探讨的尺度从毫米、微米下探至纳米级别时，如何精准地“触摸”并量化这些微观世界的“地形地貌”？在众多表面计量技术中，台阶仪以其直接、可靠、高分辨率的物理接触测量方式，至今仍是不可或缺的核心工具。本文将深入剖析台阶仪的工作原理、核心的传感器技术、关键性能指标，并探讨其在现代工业与科研中的深远应用。

一、物理接触的计量哲学——台阶仪的基本原理

从本质上讲，台阶仪是一种将微观的机械位移转化为可测量电信号的精密仪器。其工作原理虽然直观，却凝聚了机械、电子与软件工程的精粹，可以分解为以下几个关键步骤：

探针接触与力控制：测量的起点是一根尖端曲率半径极小（通常为微米甚至纳米级）的金刚石探针。测量时，探针在精确的力控制下与样品表面发生物理接触。这个“探针力”是至关重要的参数。过大的力会损伤样品表面，尤其对于光刻胶、聚合物等软质材料，会造成划痕或压痕，导致测量失真；过小的力则可能使探针无法精确跟随表面轮廓，在陡峭结构处“飞起”。因此，现代台阶仪都具备精密且恒定的力控制系统，通常在0.1mg至50mg范围内可调，以适应不同硬度与脆性的材料。

高精度横向扫描：在恒定的探针力下，高稳定性的扫描平台驱动样品或探针在X-Y平面上进行匀速直线运动。该平台的定位精度、移动的平直度和振动水平，直接决定了测量结果在水平方向上的准确性。平台通常由精密的步进电机或伺服电机驱动，并配备光学尺或光栅尺进行闭环反馈控制，以确保扫描位置的精确无误。

垂直位移传感：这是台阶仪的心脏所在。当探针随着样品表面的高低起伏而发生垂直位移时，这一微小的、通常在纳米级别的机械运动，必须被一个高灵敏度的传感器实时、精确地捕捉。传感器将该机械位移线性地转换成模拟或数字电信号。传感器的性能，如分辨率、线性度、信噪比和响应速度，从根本上决定了台阶仪的垂直测量能力。

信号处理与形貌重建：传感器输出的电信号经过放大、滤波和模数转换后，由计算机进行处理。软件将一系列的垂直位移数据（Z轴）与对应的横向位置数据（X轴）相结合，从而重建出样品表面的二维轮廓曲线。通过在Y轴方向上进行多次平行的线扫描，则可以拼接成三维表面形貌图，实现对粗糙度、平整度、翘曲度等复杂参数的全面分析。

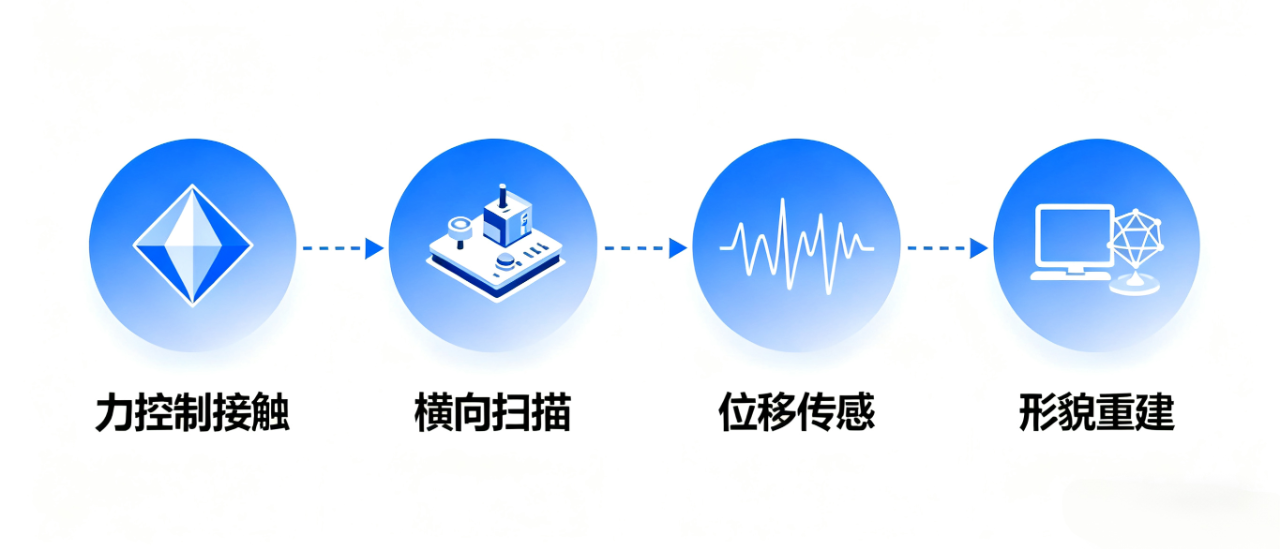

图 台阶仪主要测量流程

二、精度之核——传感器技术路线的演进与抉择

台阶仪的性能演进史，在很大程度上就是其核心传感器技术的革新史。目前，主流的技术路线主要分为杠杆式与直动式两种结构，它们在力学传递与信号转换机制上存在本质差异。

1、杠杆式结构:

早期及部分现有台阶仪采用杠杆式设计。其原理类似一个精密的“跷跷板”，探针的垂直位移通过一个机械杠杆臂进行放大，再由另一端的传感器（如电容式或LVDT传感器）进行检测。这种设计的优点是可以通过杠杆实现机械放大，对后端传感器的灵敏度要求相对较低。然而其固有缺陷也十分明显：

支点误差：杠杆的支点存在摩擦、磨损和间隙，会引入非线性和迟滞误差，影响测量的重复性与准确性。

弧形误差：探针实际上是在做微小的弧线运动，而非理想的纯粹垂直运动，这会给测量带来额外的几何误差。

机械共振：杠杆臂的存在使得系统更容易受到机械振动的影响，限制了扫描速度和动态响应能力。

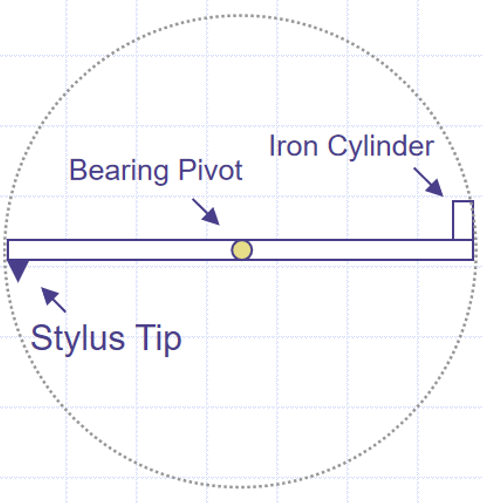

图 杠杆式结构

2、直动式结构:

为了克服杠杆式结构的局限，追求更高保真度的测量，直动式结构应运而生。在这种设计中，探针杆与传感器的核心部件被直接耦合在一起，探针的垂直位移无需任何中间机械放大环节，直接被传感器检测。这种“所动即所测”的模式，从根本上消除了支点和杠杆带来的误差源。

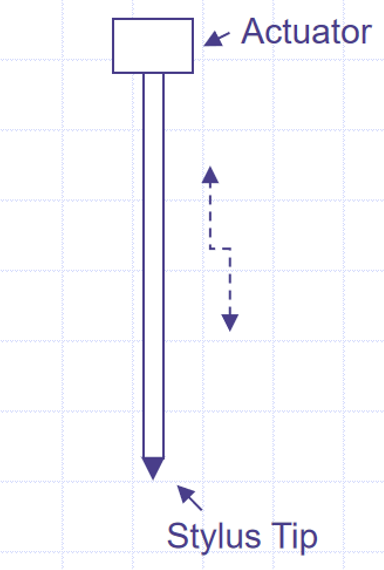

图 直动式结构

在直动式结构中，线性可变差动变压器（LVDT）传感器因其性能而备受青睐。LVDT传感器通过一个可移动的铁芯在初级和次级线圈中引起磁通量的变化，从而输出与位移成正比的电压信号。其优势在于：

无摩擦测量：铁芯与线圈之间无物理接触，不存在磨损和机械阻力。

高线性度与分辨率：LVDT在指定量程内具有极佳的线性度，分辨率可轻易达到纳米甚至亚纳米级别。

稳定性：其结构坚固，对环境温度、湿度变化的敏感度低，长期稳定性好。

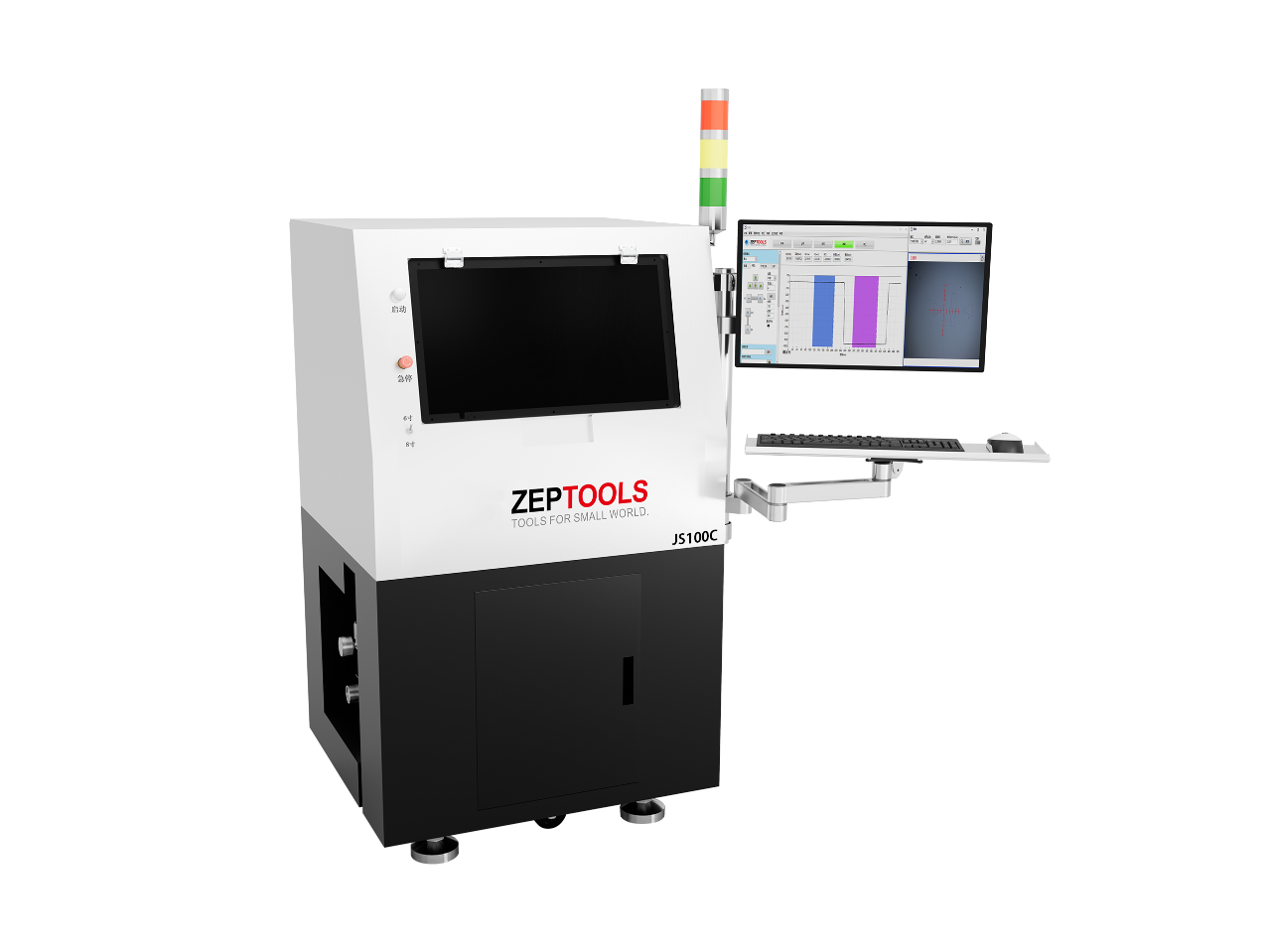

为了将直动式设计的潜力发挥到极致，一些领先的仪器制造商采用了更为精密的双LVDT传感器系统。例如，泽攸科技在其JSC系列台阶仪中便采用了这种先进的直动式双LVDT设计理念。其中一个LVDT传感器（传感器1）与压电陶瓷微动台结合，专门负责精确测量并反馈探针的Z轴位移，这是台阶高度的直接测量值；另一个LVDT传感器（传感器2）则用于检测力反馈弹簧的形变量，从而精确地计算并控制施加在探针上的力。这种“位移”与“力控”分离并由独立LVDT闭环控制的“双保险”架构，实现了极高的测量保真度和对不同样品的广泛适应性。

三、衡量“一把好尺”——台阶仪的关键性能指标

对于工程师而言，评估一台台阶仪的性能需要关注一系列量化的技术指标：

垂直分辨率：指仪器能够分辨的最小高度变化。这是衡量台阶仪精度的核心指标。得益于低噪声LVDT传感器和先进的信号处理技术，顶级台阶仪的垂直分辨率可达埃（Å）级别，例如在一些先进设备上可达到0.05nm（5Å），这意味着它有能力分辨仅为几个原子层厚度的高度差异。

重复性：指在相同条件下对同一样品同一位置进行多次测量，其结果的一致性程度。对于工业过程控制而言，高重复性甚至比绝对精度更为重要。通常使用标准差来表征，例如在1µm标准台阶块上重复扫描30次，其测量值的1σ应在0.5nm以内，这代表了测量稳定性。

垂直量程：指仪器能够测量的最大台阶高度或深度。从几十微米到超过1毫米不等。更大的量程意味着能测量更悬殊的地形，但通常需要在量程与分辨率之间做权衡。一些型号通过更换探针组件，可实现量程的扩展升级。

扫描长度与速度：单次扫描的最大长度决定了可以分析的特征尺寸。扫描速度则影响测量效率，但在高速扫描时须保证系统有足够的动态响应能力，以避免轮廓失真。

四、从二维轮廓到三维表征——台阶仪的应用疆域

台阶仪的应用早已超越了其名称所暗示的“测量台阶”，已成为多领域不可或缺的表面计量工具。

半导体工艺控制：在芯片制造中，从薄膜沉积、光刻、刻蚀到化学机械抛光，每一步都需要对膜厚、刻蚀深度、表面平整度进行精确控制。台阶仪可以直接测量光刻胶厚度、浅沟槽隔离的深度、金属布线的台阶高度，以及CMP后铜膜的凹陷和侵蚀，为工艺优化提供直接数据支持。

微机电系统：MEMS器件，如微加速度计、压力传感器和微镜阵列，其性能高度依赖于其三维微结构的精确性。台阶仪可用于测量悬臂梁的厚度与弯曲、微空腔的深度与底面粗糙度，确保器件的机械与电气性能符合设计预期。

精密光学与显示技术：高精度光学元件（如非球面透镜、衍射光栅）的表面轮廓直接决定其光学性能。台阶仪可用于测量这些元件的轮廓偏差。在OLED/Micro-LED等新型显示技术中，像素阵列的平整度、TFT薄膜的台阶覆盖性，都需要通过台阶仪进行精确评估。

薄膜应力测量：这是一个更高应用。当在基片（如硅片）上沉积一层薄膜后，由于材料晶格失配或热膨胀系数差异，会产生内应力，导致整个基片发生微小弯曲。通过台阶仪在镀膜前后分别精确测量基片的曲率半径变化，再结合斯托尼公式，就可以精确计算出薄膜的内应力大小。这对于半导体、光学镀膜等领域的材料研发和工艺控制具有至关重要的意义。

结论

台阶仪，作为一种看似“传统”的接触式测量技术，凭借其无可比拟的直接性、高分辨率和可靠性，在纳米科技的浪潮中非但没有过时，反而通过传感器技术的不断革新（如泽攸科技为代表的直动式双LVDT架构）和软件分析功能的持续深化，展现出愈发强大的生命力。它不仅是微观世界的“标尺”，更是连接宏观设计与微观实现的桥梁。对于致力于精密制造与前沿科研的工程师和学者而言，深刻理解并善用这一工具，无疑是开启微观世界探索之门的关键一步。
