ZEM15带你看世界——台式扫描电镜下的菊花花粉

日期:2021-11-03

上一期《ZEM15带你看世界》小编用ZEM15为大家拍摄了葱莲花粉,不知各位小伙伴是否和小编一样感觉打开了新世界的大门?这一期我们聊一下菊科植物的花粉。

台式扫描电镜实验图黄秋英

图1 黄秋英(图片来源于百度百科)

      “莫道不消魂,帘卷西风,人比黄花瘦”——宋,李清照。

      自古以来咏菊的诗句都带着淡淡的忧伤,仿佛菊花就是温文尔雅、“睹物思人”的代名词。没想到的是,菊科植物的花粉却是长得如此“奔放”。。。

台式扫描电镜实验图黄秋英和翅果菊样品

图2 黄秋英和翅果菊样品

     菊科植物中比较常见的是黄秋英和翅果菊,路边花坛中随处可见他们的身影。黄秋英也因其富有诗意的名字和顽强的生命力,经常出现在影视作品中(PS:听过“秋英”这个名字的举手)。

      菊科植物的花粉是公认的易过敏花粉传播源。今天,我们就用ZEM15台式扫描电镜来研究下这种易过敏花粉和它的表面结构是否存在某种联系吧。

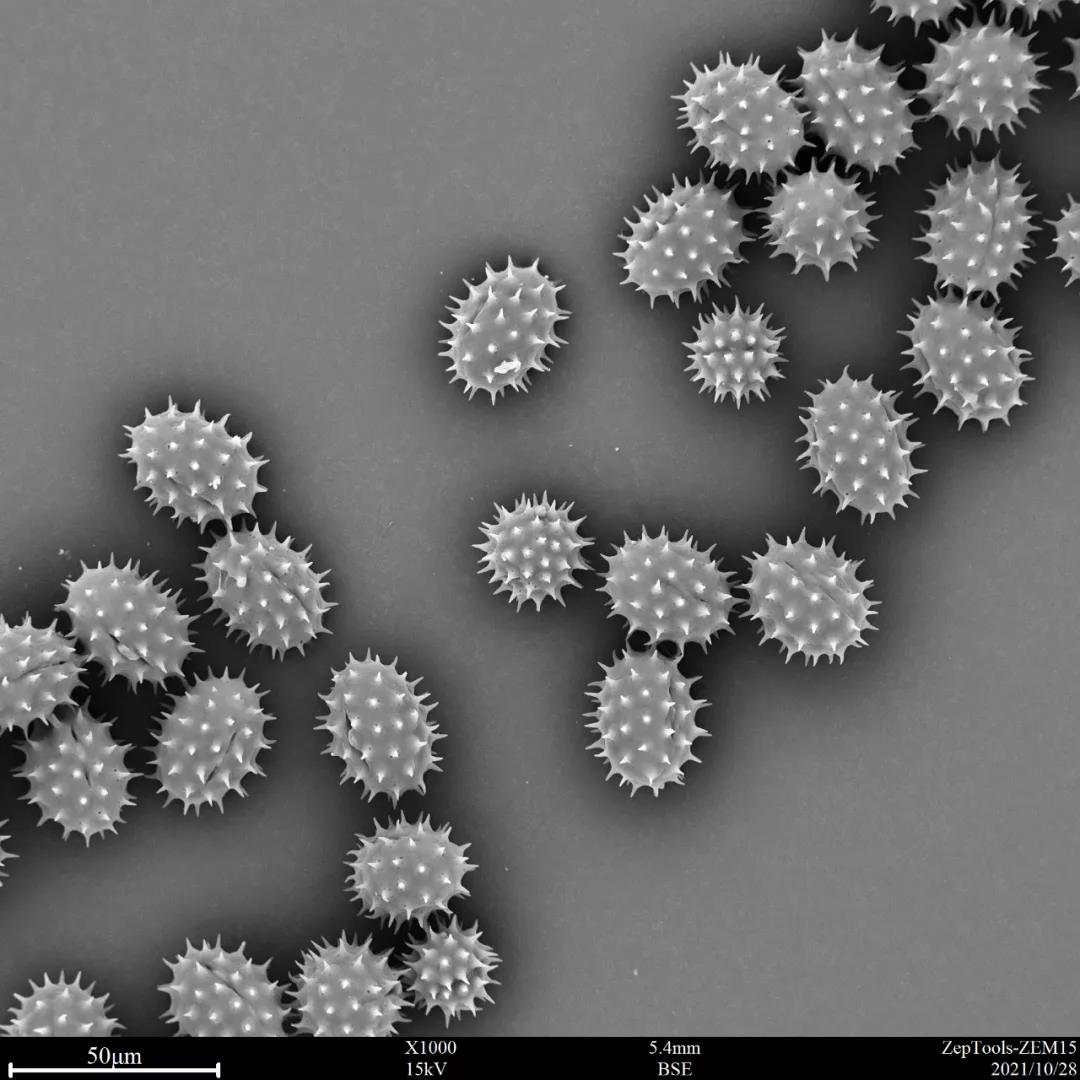

台式扫描电镜1000倍下的黄秋菊花粉

图3 台式扫描电镜1000倍下的黄秋菊花粉

     黄秋英花粉成球形或椭球形,单颗粒尺寸比我们上一期报道的葱莲花粉(50 um左右)小很多,较大颗粒的花粉大约30-40 um,小颗粒的花粉长度不到20 um。乍一看是不是很像我们小时候经常玩的“小刺球”(苍耳)?

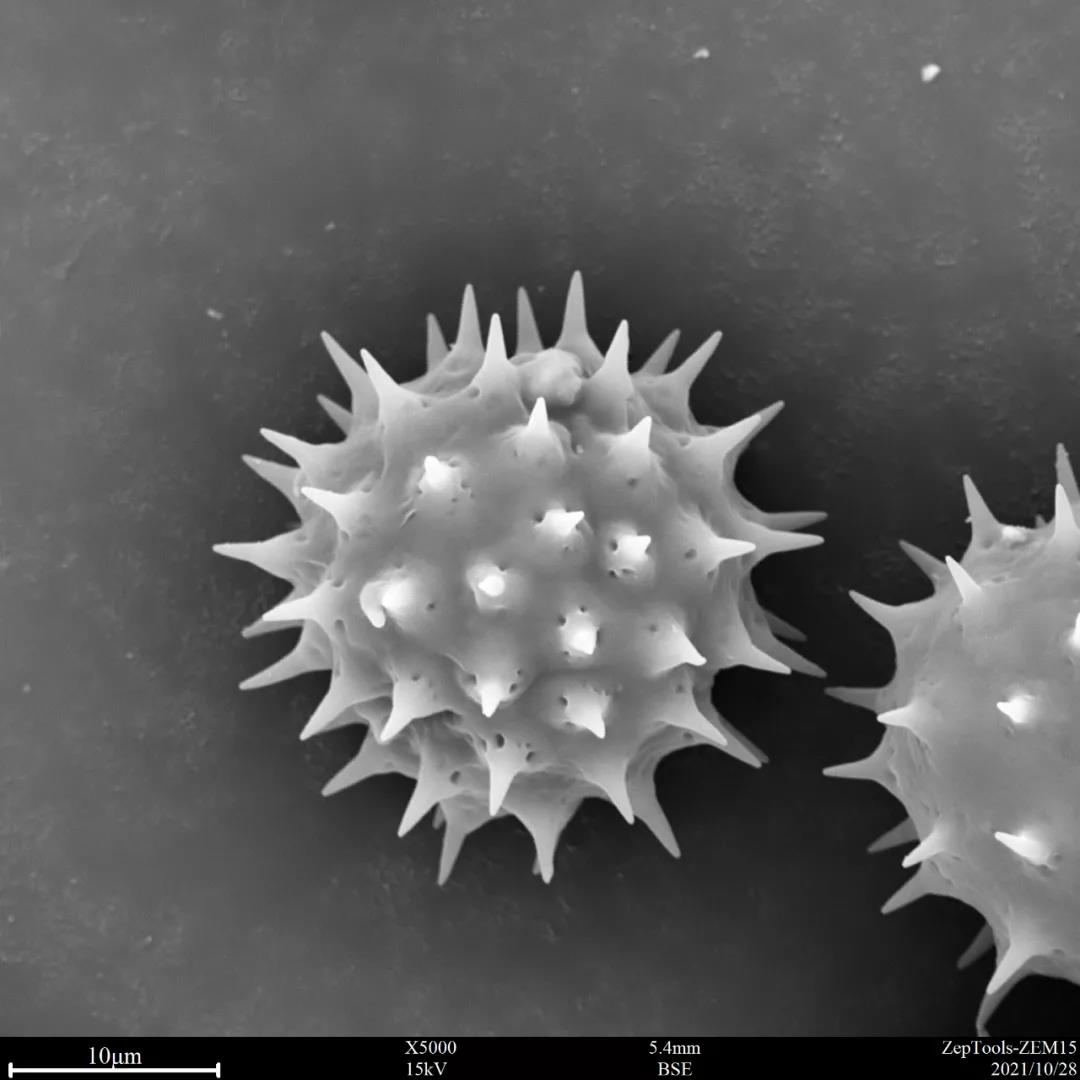

台式扫描电镜5000倍下的黄秋英花粉

图4 台式扫描电镜5000倍下的黄秋英花粉

      让我们近距离看一下这个“刺球”。一个个坚挺的刺桩根部会有一些孔洞结构,一些刺可能是受到外力影响,已经出现了弯曲。这种刺球结构似乎会比其他表面相对光滑的花粉更加容易附着在物体表面,小编推测这可能与其容易附着在人口鼻腔粘膜内引起过敏存在某种联系。

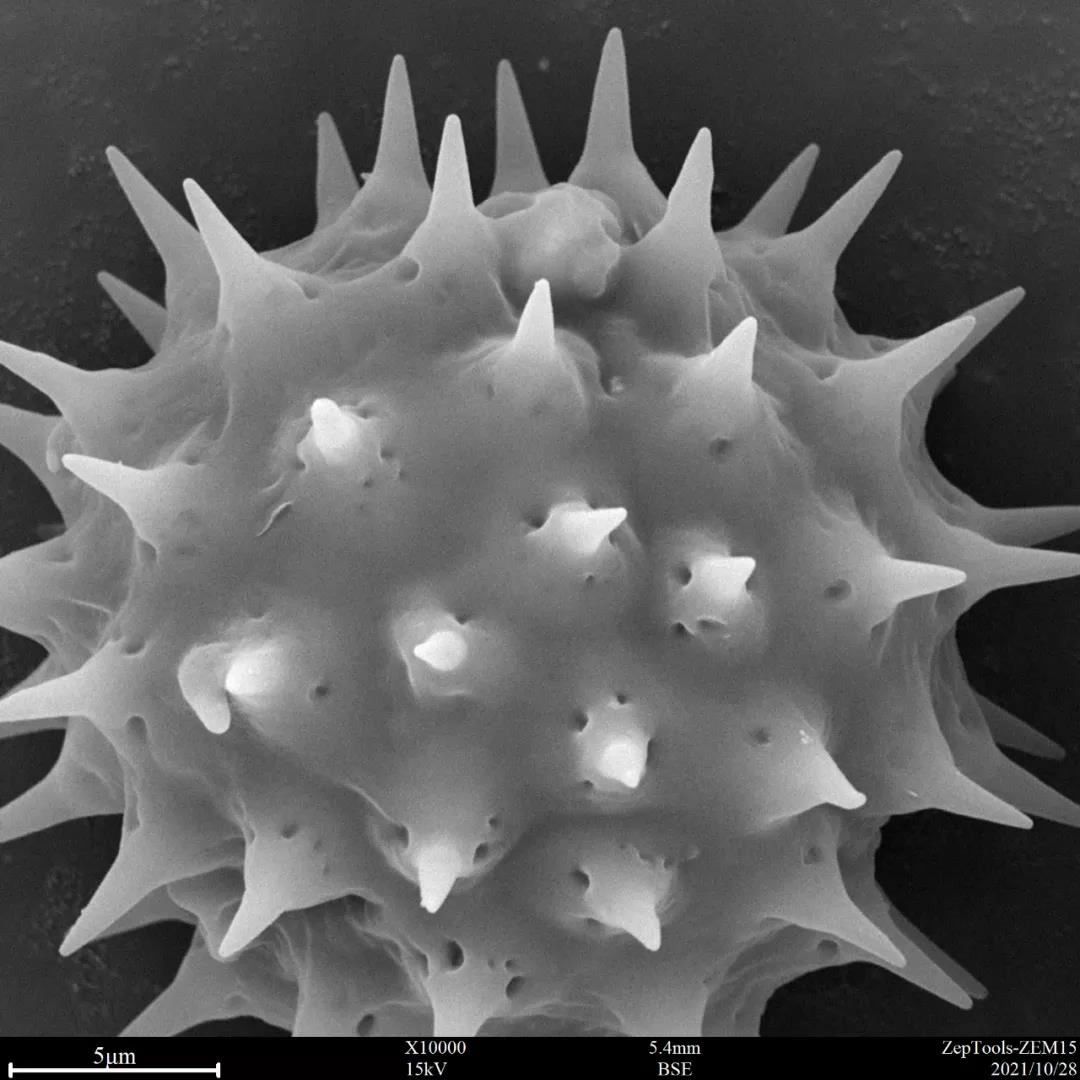

台式扫描电镜1万倍下的黄秋英花粉

图5 台式扫描电镜1万倍下的黄秋英花粉

     1万倍下看,黄秋英花粉似乎也没有那么规则,表面存在很多凹凸和增生结构,显得异常“奔放”。

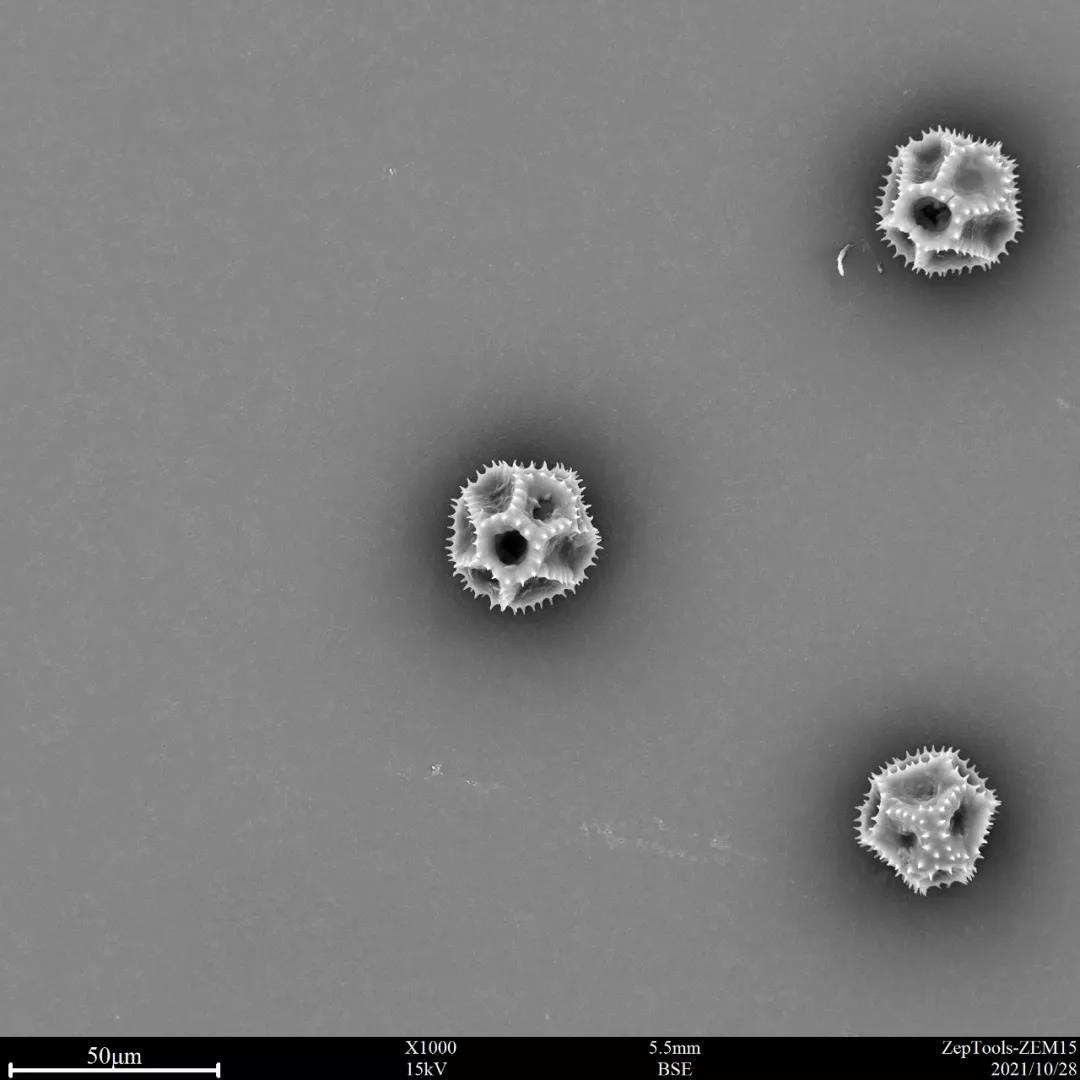

台式扫描电镜翅果菊花粉

图6 台式扫描电镜翅果菊花粉

     下面我们再来看看另一个菊科植物的花粉——翅果菊。如果说黄秋英的花粉是“奔放”,那翅果菊的花粉就有些“狂野”了。翅果菊的花粉总体也是球状,单颗粒尺寸在30 um左右,表面同样遍布坚挺的刺桩。

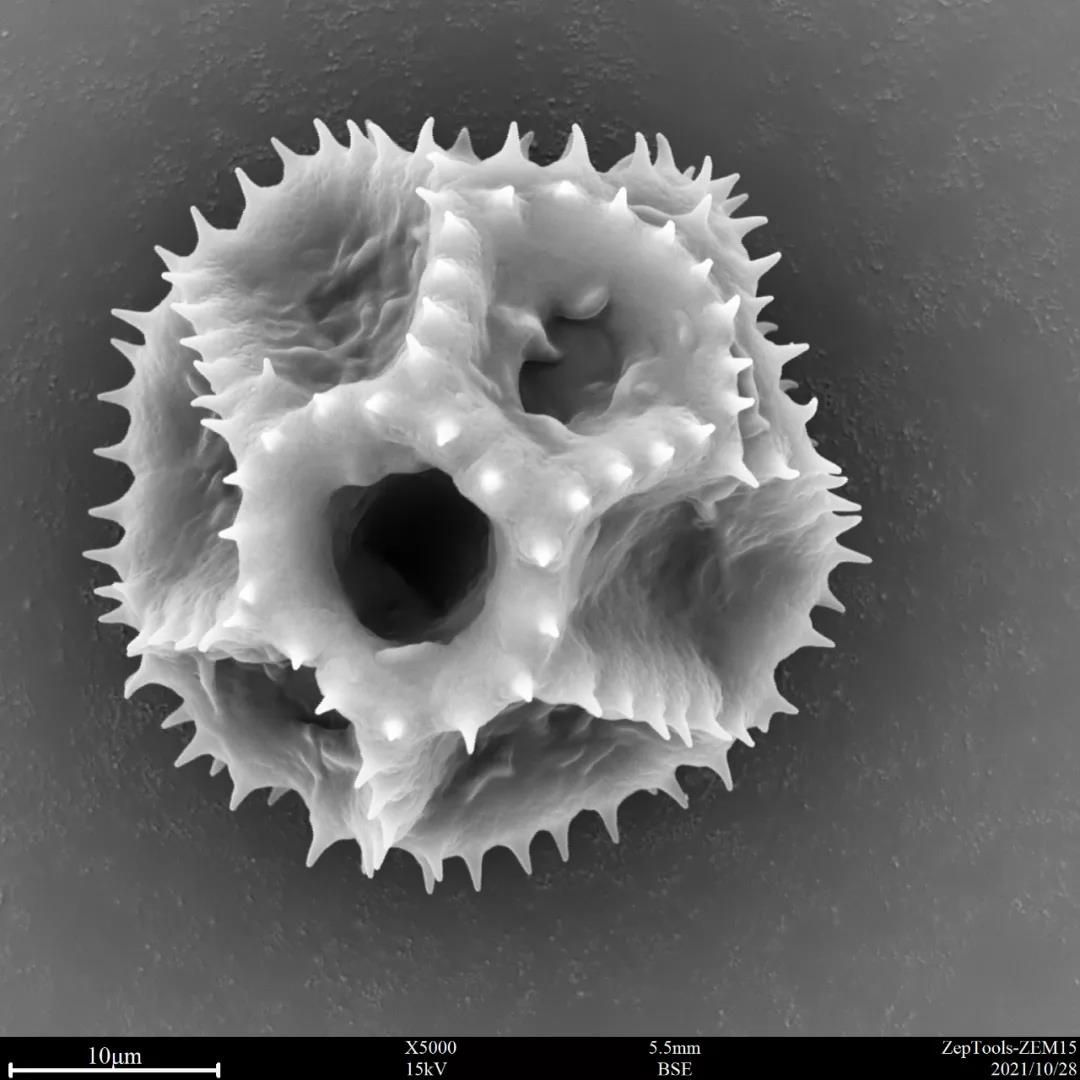

台式扫描电镜5000倍下翅果菊花粉

图7 台式扫描电镜5000倍下翅果菊花粉

      放大后可以清晰看到花粉中间有一个很深的孔洞,孔洞四周排布着多个大坑。小伙伴们觉得这个大坑和孔洞有什么作用呢?

      ZEM15电镜看花粉的第二期就到这里了,后面还会陆续为大家更新更多有趣的花粉电镜照片,如果大家有什么想看的也欢迎私信小编或者留言哦。

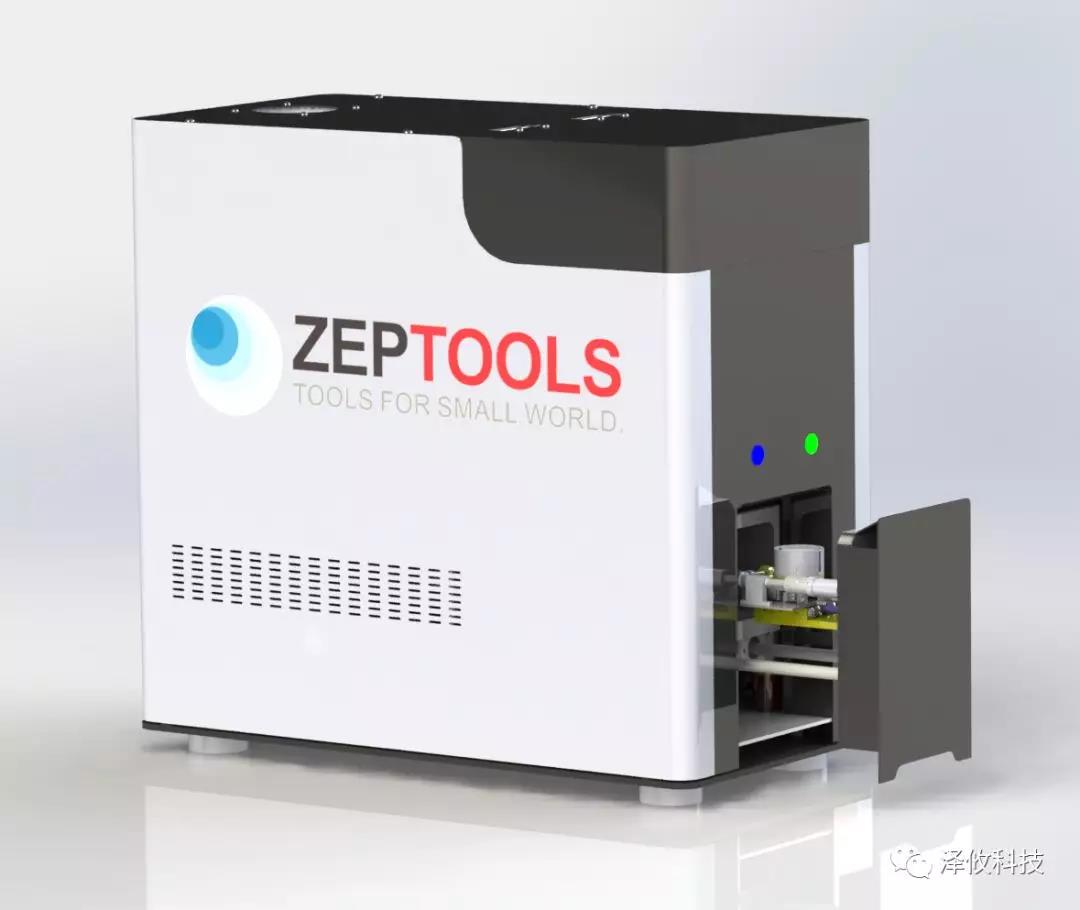

ZEM15台式扫描电镜

图:ZEM15台式扫描电镜

     以上研究是由泽攸科技自主研发的ZEM15台式扫描电镜完成。


      ZEM15的电子光学系统、探测器、电路控制系统、信号采集系统和操作软件均为泽攸科技自主研制。特别研制的电子光学系统设计,使拍摄图片具有更高的信噪比和对比度。配合极高的信号采集带宽,可以在视频帧率下高质量的流畅显示样品。只需鼠标就可完成所有操作,无需光阑对中等复杂步骤。主机集成高压及控制系统,是目前市面上体积最小的台式扫描电镜,便于移动,安装无需特殊环境。

以上就是泽攸科技介绍的ZEM15带你看世界——台式扫描电镜下的葱莲花粉,关于扫描电镜价格请咨询18817557412(微信同号)
