ZEM15台式扫描电镜带你看世界——电镜下的飞蛾翅膀

日期:2021-01-02

台式扫描电镜使用蝴蝶图
图:飞蛾(来源于百度图片)



      飞蛾和蝴蝶都有着美丽的翅膀,那么翅膀的颜色究竟是怎么来的呢?

       关于这个问题,高中生物老师都教过大家,颜色来源有两种:化学色和物理色。

      化学色很好理解,就是鳞片上的色素带来的,不同色素的沉积会产生不同的颜色。

      另外还会提到一种物理色,也叫结构色。蝴蝶翅膀表面有具周期性的密排构造,使其接受外来光线以后能发生不同的折射、干涉,然后反射出部分特殊光频率的光线而产生不同的色彩。这种密排结构周期通常都在1微米以下,光学显微镜很难将其分辨。由于小时候大部分高中都没有条件装备扫描电镜,小伙伴们可能都对这种结构色一知半解。

      今天,小编就带大家一起来使用泽攸科技开发的ZEM15台式扫描电镜探索一下吧。



台式扫描电镜使用蝴蝶样本

图:飞蛾样本(台式扫描电镜使用蝴蝶)

     我们从户外捡到上图的飞蛾,用剪刀剪下一小块翅膀,喷金制样后放到ZEM15台式扫描电镜内。

台式扫描电镜1000倍下的飞蛾翅膀 BY ZEM15

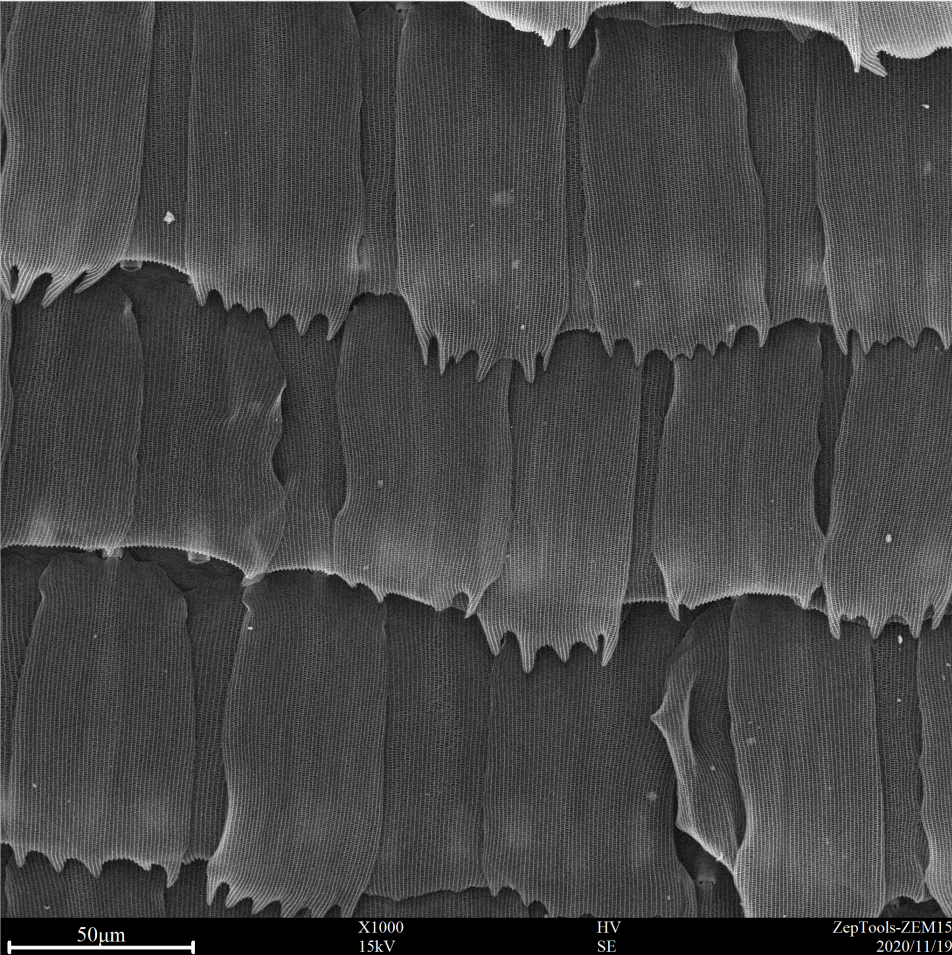

图:台式扫描电镜1000倍下的飞蛾翅膀 BY ZEM15

      1000倍大约是光学显微镜的极限了,可以看到翅膀上的鳞片结构。

台式扫描电镜3000倍下的飞蛾翅膀 BY ZEM15

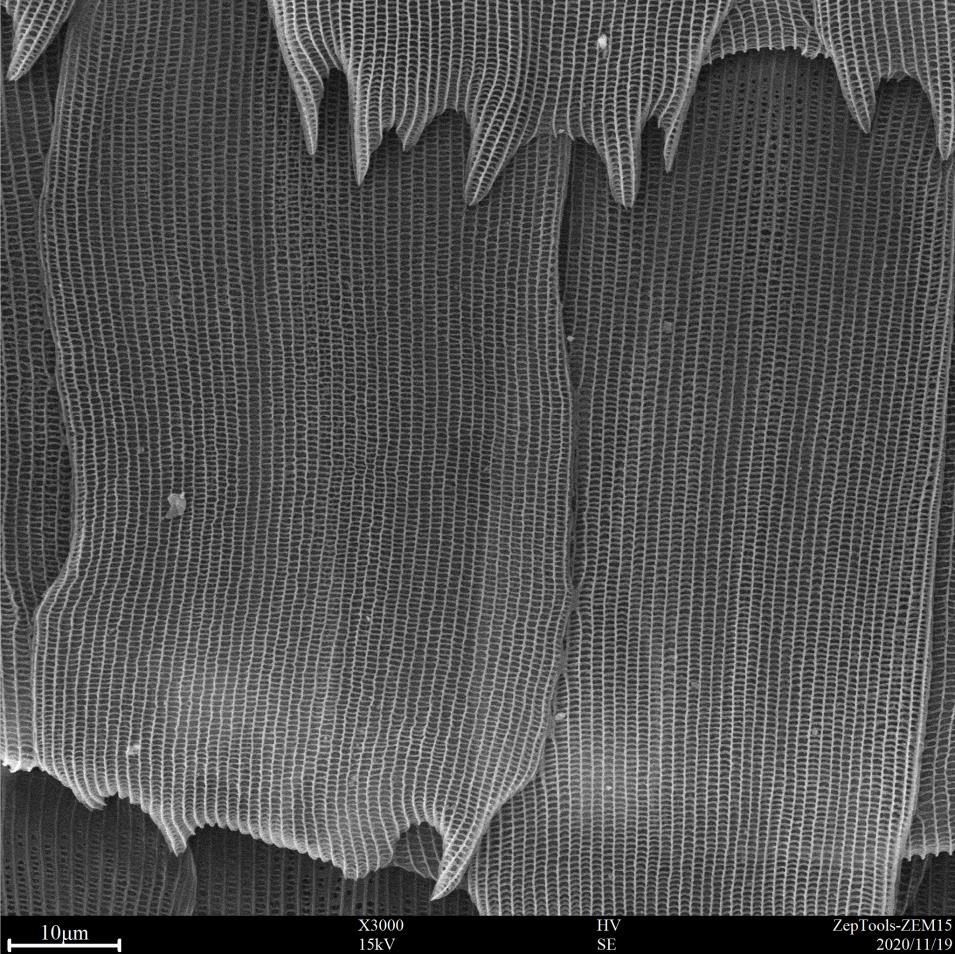

图:台式扫描电镜3000倍下的飞蛾翅膀 BY ZEM15

       3000倍下已经可以看到一些结构色的奥秘了。

台式扫描电镜20000倍下的飞蛾翅膀

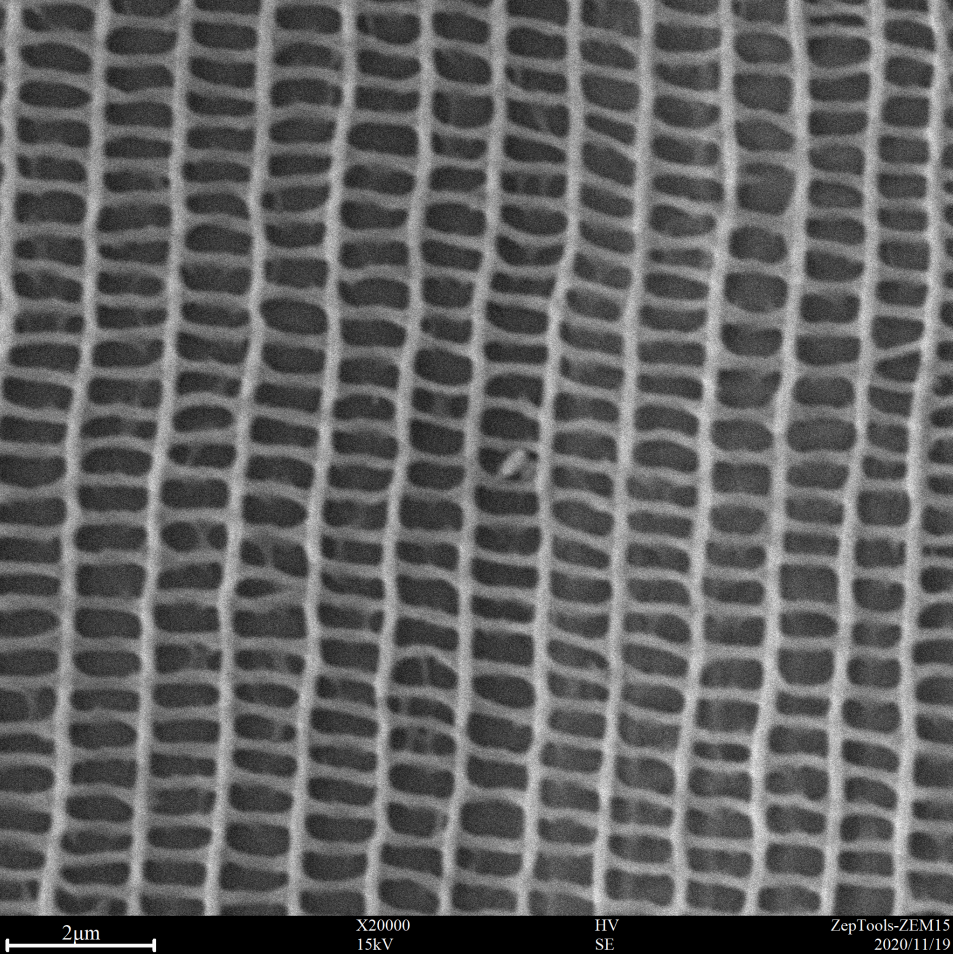

图:台式扫描电镜20000倍下的飞蛾翅膀



台式扫描电镜50000倍下的飞蛾翅膀

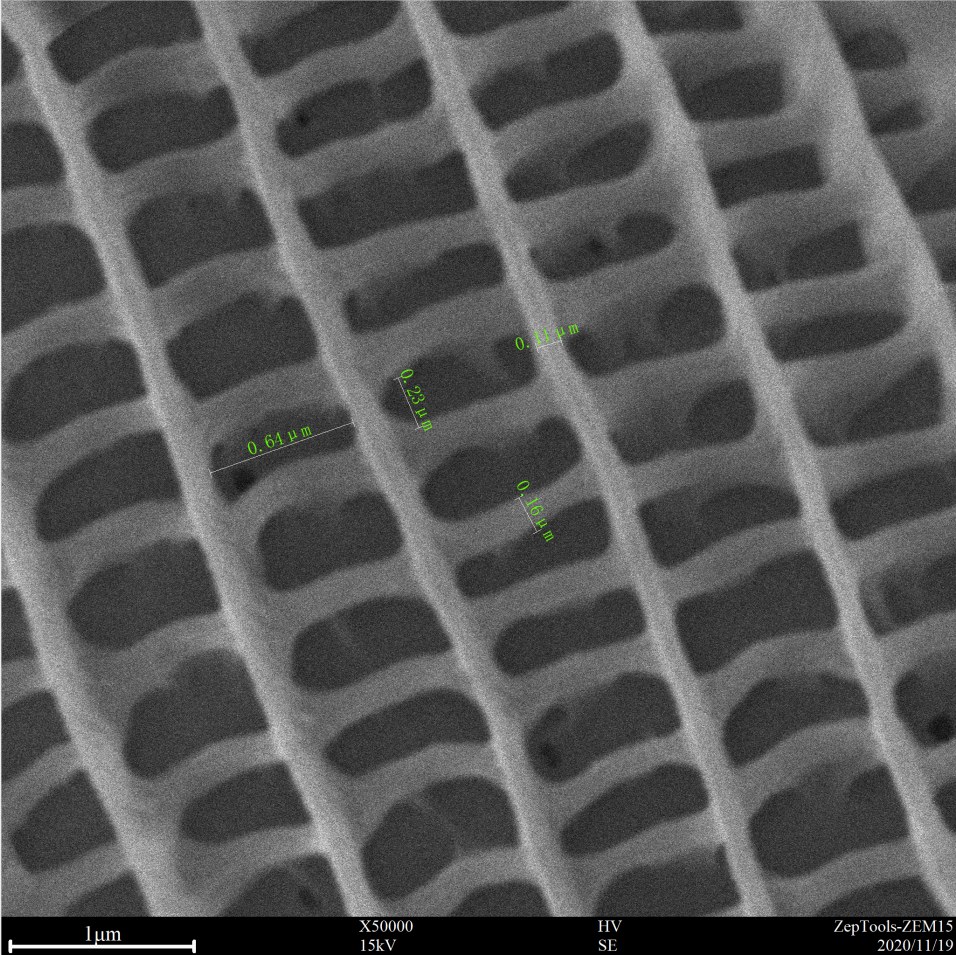

图:台式扫描电镜50000倍下的飞蛾翅膀 BY ZEM15

      50000倍下,结构色的奥秘尽收眼底,100-150 nm左右的细丝组成了300*650 nm左右的方格,这些方格进而组成周期结构,就是这些密排结构接受外来光线以后能发生不同的折射、干涉,然后反射出部分特殊光频率的光线而产生不同的色彩

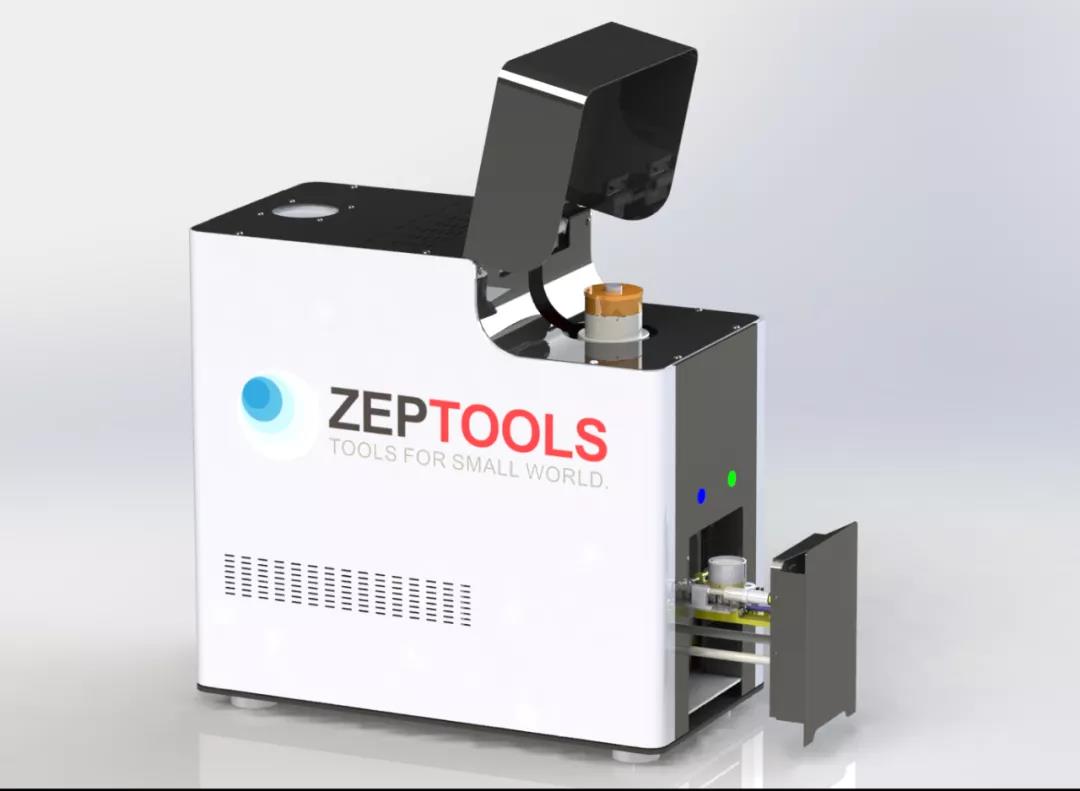

ZEM15台式扫描电镜

ZEM15台式扫描电镜

      ZEM15台式扫描电镜的电子光学系统、探测器、电路控制系统、信号采集系统和操作软件均为泽攸科技自主研制。特别研制的电子光学系统设计,使拍摄图片具有更高的信噪比和对比度。配合高信号采集带宽,可以在视频帧率下高质量的流畅显示样品。只需鼠标就可完成所有操作,无需光阑对中等复杂步骤。主机集成高压及控制系统,是目前市面上体积较小的台式扫描电镜,便于移动,安装无需特殊环境。



    后面留个问题给大家,下图是什么?请前往公众号下留言,答对有奖哦。

ZEM台式扫描电镜展示图

图:猜猜"我"是什么




      安徽泽攸科技有限公司目前有两大核心产品
    (1)Pico
Femto系列原位透射/扫描电镜解决方案;
    (2)ZEM15台式扫描电子显微镜。
