中文
English

    钠离子电池具备安全性高，成本低的优势有望在智能电网的大规模储能上得到应用。SnS2作为钠离子电池的负极材料具有较高的理论比容量，然而库伦效率较低，严重阻碍了它的实际应用。近日，PicoFemto®原位电学样品杆（STM-TEM Holder）助力华南理工大学环境与能源学院、美国佐治亚理工学院刘美林教授与华南理工大学杨成浩教授（通讯作者）在Sn基负极材料的钠离子电池的研究上再创突破，相关研究成果以《Fabrication of SnS2/Mn2SnS4/Carbon Heterostructures for Sodium-Ion Batteries with High Initial Coulombic Efficiency and Cycling Stability》为题发表在国际期刊《ACS NANO》上(DOI: 10.1021/acsnano.9b00375)。

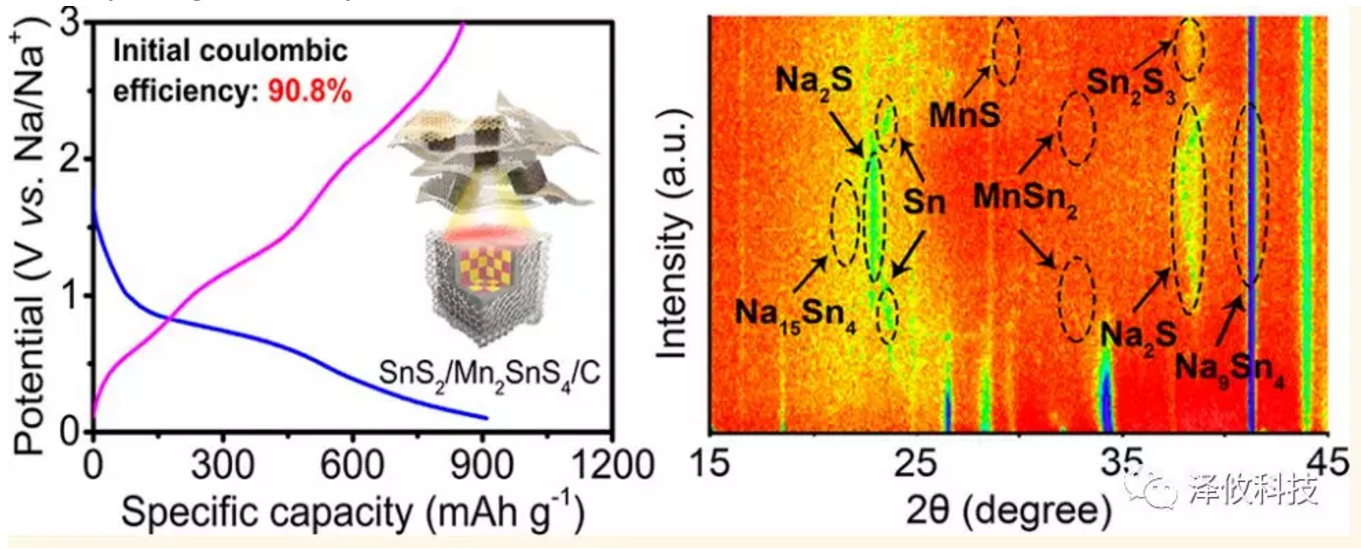

   研究人员利用简单易行的湿化学方法制备了一种SnS2/Mn2SnS4/Carbon (SMS/C NBs) 异质结构，并用于制作钠离子电池的负极材料。测试发现，SMS/C NBs 具有 841.2 mAh /g的初始容量，库伦效率高达90.8%。同时，它还表现出优异的倍率性能（在0.1, 0.5, 1.0, 2.0, 5.0, 和10.0 A /g 的电流密度下，容量分别可达到752.3, 604.7, 570.1, 546.9, 519.7 和 488.7 mAh /g )。此外，它的循环稳定性也较好（在5.0 A/ g电流密度下，循环500 圈，其容量仍有522.5 mAh /g）。

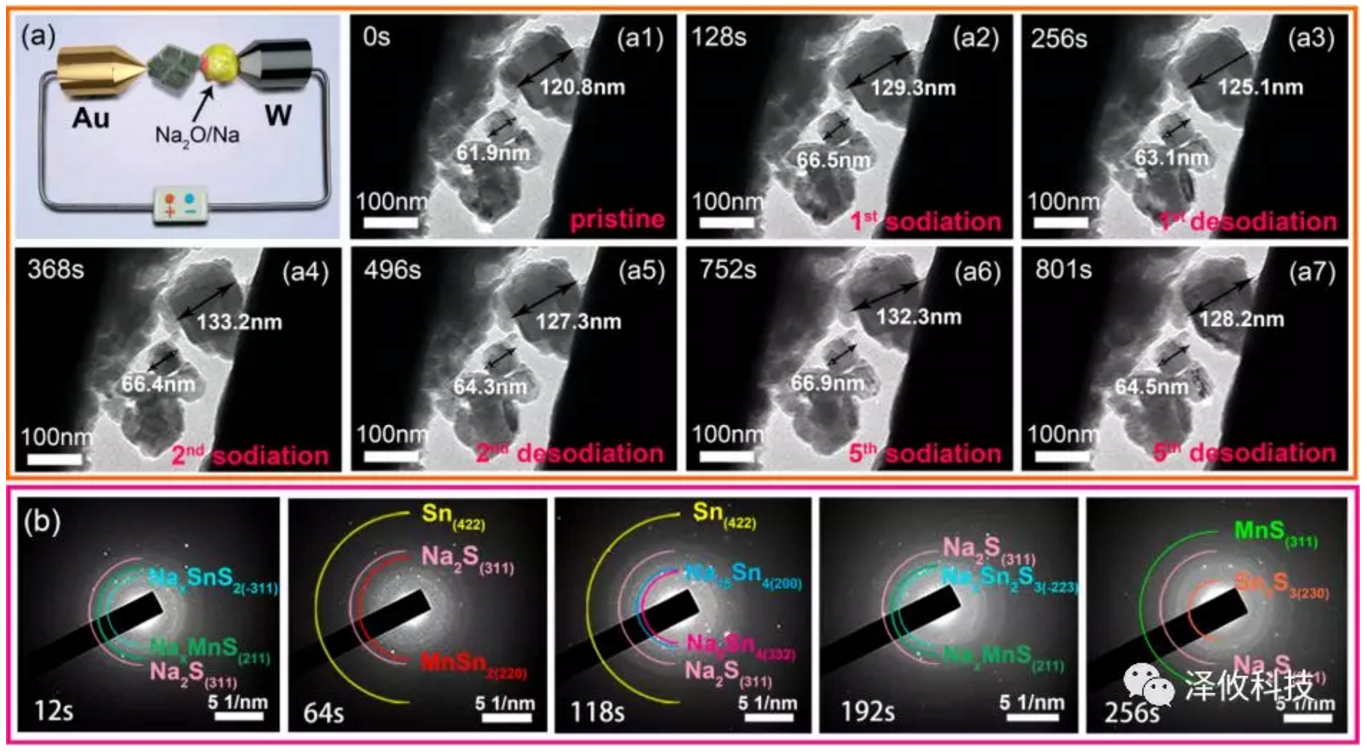

       利用PicoFemto®STM-TEM Holder, 研究人员分别将SMS/C 和Na@Na2O固定在Au和W针尖上用作电极搭建了微型电池，研究了sodiation/desodiation 过程中电极材料的微观变化来探究材料优异电化学性能的机理。他们发现在通电2min左右负极材料SMS/C的体积膨胀率相对来说较小，表明Mn的引入能够明显阻止纳米尺度Sn的粗化。并且，在脱钠过程后负极材料体积基本恢复到了原来的尺寸。PicoFemto®原位样品杆为直观、实时的研究这一可逆过程提供了强大支撑。此外，结合DFT理论计算和原位XRD表征手段，研究人员发现SnS2/Mn2SnS4 异质结是SMS/C NBs负极材料良好电化学性能的关键所在。SnS2/Mn2SnS4 异质界面能够稳固反应中间产物，防止纳米尺度的Sn0颗粒的粗化，保证了合金化的可逆转变，从而导致较高的库伦效率和循环稳定性。此外，异质结构的SMS 和碳网的共同作用能够为电子和钠离子的迁移提供有效通道，从而提高倍率性能。

原文链接：https://pubs.acs.org.ccindex.cn/doi/abs/10.1021/acsnano.9b00375

    老师们可以在公众号首页点击"往期文章"了解利用泽攸科技产品的相关研究成果。同时，小编会密切关注透射电镜原位研究领域前沿动态，为大家提供更多资讯。

    PicoFemto®是安徽泽攸科技有限公司的注册商标。我们公司致力于向客户提供原位透射电镜解决方案、纳米操纵手、MEMS传感器、高精度源表等产品，并立志成为国际的微纳操纵、显微、加工设备制造商。想了解更多实验细节及研究案例可发送邮件至support@zeptools.com详询。

安徽泽攸科技有限公司

ZepTools Technology Co., Ltd.

邮箱：support@zeptools.com

主页：www.zeptools.com
咨询18817557412(微信同号)
